聚氨酯護套伺服電機用拖鏈電纜

上海上力特種電纜有限公司是專業集生產、研發及制造各類型電纜于一家的優質電纜生產廠家，其生產的電纜質量，均在國內電纜生產廠家前列。

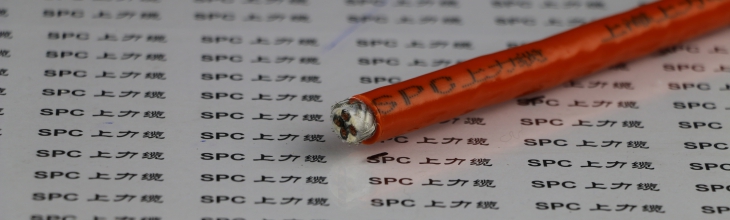

電纜名稱：SPCSERVO-CHAIN-YP-TPC伺服電機用聚氨酯拖鏈電纜_聚氨酯護套伺服電機用拖鏈電纜


伺服電機拖鏈電纜特性：

伺服電機用聚氨酯拖鏈電纜的長期工作溫度應不超過70℃，聚氨酯擁有抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕等優質特性，其低溫條件下依舊能保持良好的柔性，能承受中等的機械應力，具有較強的抗電磁干擾能力，適用于拖鏈系統中頻繁連續彎曲可達600萬次


伺服電機拖鏈電纜應用：


伺服電機用聚氨酯拖鏈電纜用于動力拖鏈或移動機械部件，伺服控制器和電機之間的連接電纜，自動化工程中的動力驅動系統，造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等方面，適合干燥或潮濕的室內安裝


伺服電機拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

動力芯線：黑色芯線、白色數字編碼1-3、帶黃綠雙色線，符合 VDE 0293-1

控制線對：≤0.5 mm2彩色線對：白/棕/綠/黃

>0.5 mm2黑色芯線，白色數字編碼5-8（可根據客戶要求選用各種顏色）；

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

護套：特殊PUR混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色



伺服電機拖鏈電纜技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電纜： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>600萬次

外護套抗油性：符合IEC60811-2-1


電纜名稱
 電纜型號
 額定電壓
 芯數
 導體結構
 標稱截面 mm2
伺服電機用聚氨酯拖鏈電纜
 SPCSERVO-CHAIN-YP-TPC
 600/1000V
 6 ~ 12
 多股精絞細絲導體
 0.5 ~ 240


注：以上聚氨酯拖鏈電纜規格為常用型伺服電機用拖鏈電纜，我公司也可根據用戶要求定制特殊規格拖鏈電纜。
