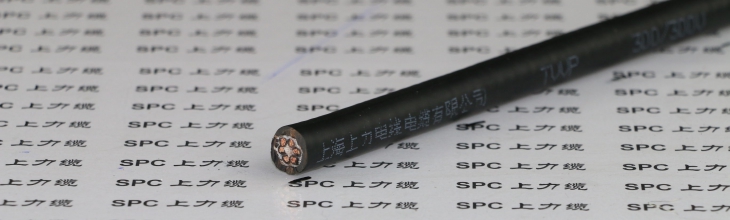

電動機用拖鏈電纜-符合倫茨標準的SPC上力纜

上海上力特種電纜有限公司是專業集生產、研發及制造各類型電纜于一家的優質電纜生產廠家，其生產的電纜質量，均在國內電纜生產廠家前列。


拖鏈電纜名稱：SPCSERVO-LENZE-CHAIN-CP-TPC電動機用拖鏈電纜符合倫茨標準|電機用屏蔽拖鏈電纜



電動機拖鏈電纜特性：

電動機用拖鏈電纜的長期工作溫度應不超過70℃，此電動機電纜具有耐油、耐寒、耐磨、無鹵等優點，低電容設計，允許變頻器和發動機之間長距離的電纜連接，能承受中等的機械應力，具有較強的抗電磁干擾能力，適用于拖鏈系統中頻繁連續彎曲可達800萬次



電機拖鏈電纜應用：

電動機用拖鏈電纜一般適用于動力拖鏈或移動機械部件，伺服控制器和電機之間的連接電纜，自動化工程中的動力驅動系統，造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等方面，需要抗電磁干擾的環境適合干燥或潮濕的室內移動安裝，室外露天安裝，必須做好防紫外線防護


電機拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：動力線 ≦ 2.5 mm2采用特殊PP混合料；動力線 > 2.5 mm2采用特殊TPE混合料

動力芯線：黑色芯線、白色數字編碼1-3、帶黃綠雙色線，符合 VDE 0293-1

控制線對：白/黑

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊PUR混合料

護套顏色：橙色，可根據客戶需要定選用各種顏色


電機拖鏈電纜技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電纜： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>800萬次

工作溫度：固定安裝 -30 ~ +80℃

移動安裝 - 5 ~ +70℃

外護套抗油性：符合IEC60811-2-1


電纜名稱                                 電纜型號                      額定電壓  芯數     導體結構  標稱截面 mm2

電動機用拖鏈電纜符合倫茨標準  SPCSERVO-LENZE-CHAIN-CP-TPC   600/1000V  6  多股精絞細絲導體  0.5 ~ 50


注：以上拖鏈電纜規格為常用型電動機用拖鏈電纜，也可根據用戶要求定制特殊規格電動機用拖鏈電纜。
